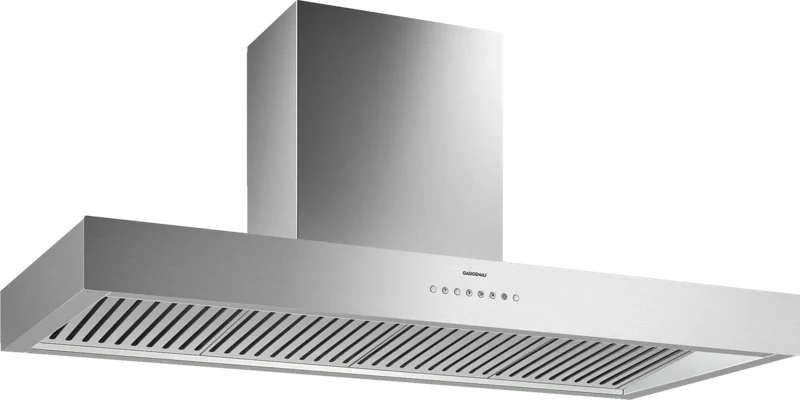

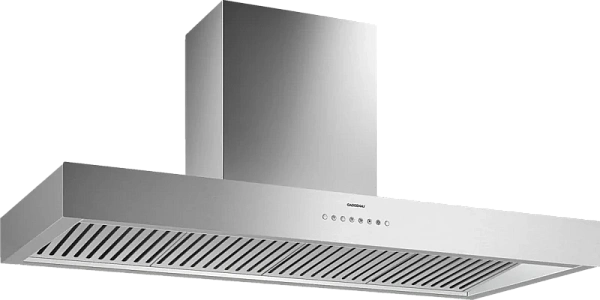

Gaggenau AW442120 — Настенная вытяжка 120 см нержавеющая сталь

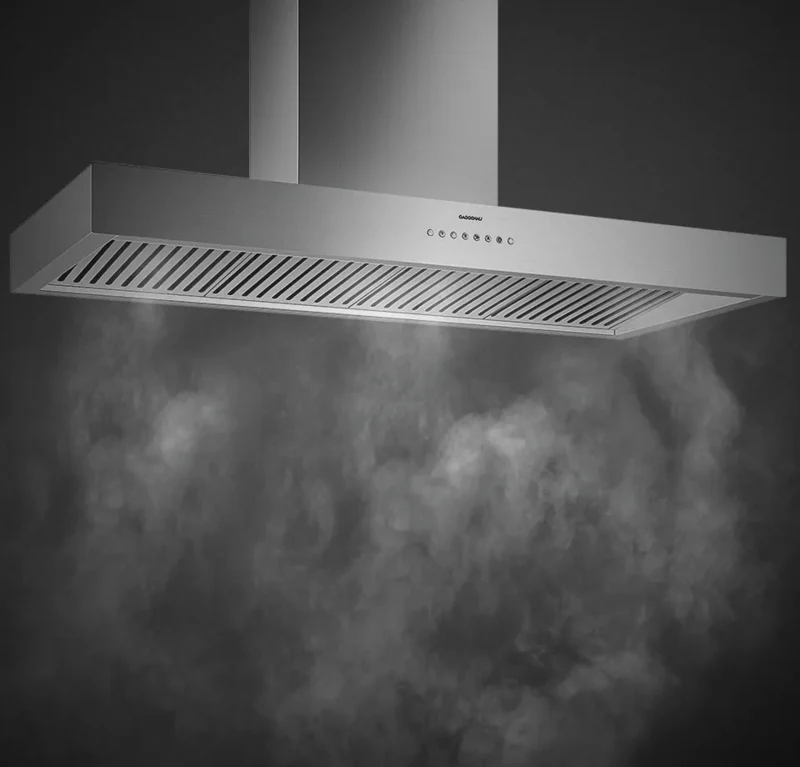

Настенная вытяжка серии 400 шириной 120 см из нержавеющей стали. Большая площадь захвата испарений и наклонные лабиринтные жироулавливающие фильтры рассчитаны на эффективный отвод кухонных испарений. Вытяжка поставляется без собственного мотора; для работы требуется отдельный моторный блок Gaggenau BLDC. Производительность и доступные ступени зависят от выбранного блока. По каталогу 2026 для отвода воздуха подходят AR400142, AR401142 и AR400143. AR400143 устанавливают внутри корпуса вытяжки для компактного размещения. Для рециркуляции каталог предусматривает AR400143 вместе с отдельным модулем AA442810. Два угольных фильтра устанавливают в модуле внутри декоративного короба; требуется короб для рециркуляции AD442112 либо AD442122. Три ступени мощности с электронным управлением и один интенсивный режим. Автоматический режим подбирает ступень 1, 2 или 3 по датчику интенсивности кухонных испарений. При включении вентилятор запускается на второй ступени. Интенсивный режим работает шесть минут, затем вытяжка возвращается на ранее выбранную ступень. Автоматический режим может работать до четырёх часов и отключает вентилятор, когда качество воздуха соответствует установленному условию датчика. Чувствительность регулируется от 1 до 4, заводская настройка — 2. Для изменения чувствительности при выключенной вытяжке удерживают кнопку автоматического режима около четырёх секунд, выбирают уровень и сохраняют настройку повторным удержанием кнопки. Нейтрально-белая светодиодная подсветка 3500 К с плавной регулировкой яркости. Мощность ламп — 3 × 10 Вт, освещённость — 940 лк. Свет включается независимо от вентилятора; яркость меняют удержанием кнопки.

Основные характеристики

Функции и характеристики

• Настенная вытяжка серии 400 шириной 120 см из нержавеющей стали. Большая площадь захвата испарений и наклонные лабиринтные жироулавливающие фильтры рассчитаны на эффективный отвод кухонных испарений.
• Вытяжка поставляется без собственного мотора; для работы требуется отдельный моторный блок Gaggenau BLDC. Производительность и доступные ступени зависят от выбранного блока.
• По каталогу 2026 для отвода воздуха подходят AR400142, AR401142 и AR400143. AR400143 устанавливают внутри корпуса вытяжки для компактного размещения.
• Для рециркуляции каталог предусматривает AR400143 вместе с отдельным модулем AA442810. Два угольных фильтра устанавливают в модуле внутри декоративного короба; требуется короб для рециркуляции AD442112 либо AD442122.
• Три ступени мощности с электронным управлением и один интенсивный режим. Автоматический режим подбирает ступень 1, 2 или 3 по датчику интенсивности кухонных испарений.
• При включении вентилятор запускается на второй ступени. Интенсивный режим работает шесть минут, затем вытяжка возвращается на ранее выбранную ступень.
• Автоматический режим может работать до четырёх часов и отключает вентилятор, когда качество воздуха соответствует установленному условию датчика. Чувствительность регулируется от 1 до 4, заводская настройка — 2.
• Для изменения чувствительности при выключенной вытяжке удерживают кнопку автоматического режима около четырёх секунд, выбирают уровень и сохраняют настройку повторным удержанием кнопки.

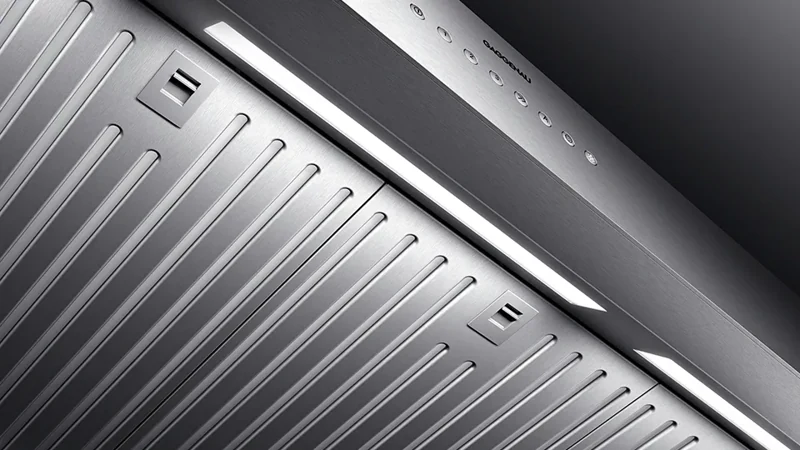

• Нейтрально-белая светодиодная подсветка 3500 К с плавной регулировкой яркости. Мощность ламп — 3 × 10 Вт, освещённость — 940 лк. Свет включается независимо от вентилятора; яркость меняют удержанием кнопки.
• При отсутствии действий пользователя защитное отключение выключает вентилятор через четыре часа, а освещение — через двенадцать часов.
• Индикация насыщения напоминает об очистке металлических жироулавливающих фильтров. После очистки и установки фильтров индикацию сбрасывают соответствующей кнопкой.
• Металлические жироулавливающие фильтры очищают не реже одного раза в два месяца — вручную либо в посудомоечной машине. При мытье в машине их размещают свободно и не моют сильно загрязнённые фильтры вместе с посудой.
• Жироулавливающий фильтр разбирается на три компонента для очистки. При снятии его придерживают: фильтр тяжёлый, а внутри может скопиться жир. Перед установкой части собирают и проверяют фиксацию замка.
• В режиме рециркуляции оба стандартных угольных фильтра меняют одновременно. При редком использовании — не позднее чем через 18 месяцев; при ежедневном или интенсивном — не позднее чем через 12 месяцев, а при появлении запаха раньше.
• По руководству стандартные угольные фильтры AA442110 поставляются парой; их нельзя очищать или повторно активировать. Они входят в комплект рециркуляционного модуля AA442810; сам модуль приобретается отдельно.
• Класс энергоэффективности A по шкале A+++–D, расход энергии 48,1 кВт·ч в год и звуковая мощность 47–64 дБ(А) в обычном режиме относятся к сочетанию с AR400143, а не к любому возможному мотору. Классы эффективности вентиляции, освещения и жироулавливания для этой конфигурации — A, B и B.
• Производительность сочетания с AR400142 по таблице каталога 2026 при противодавлении 5 Па, ступени 1 / 2 / 3 / интенсивная: 315 / 490 / 615 / 755 м³/ч.
• Для сочетания с AR400143 в режиме отвода воздуха при 5 Па, ступени 1 / 2 / 3 / интенсивная: 325 / 505 / 615 / 885 м³/ч. Это показатель всей системы с вытяжкой, а не производительность моторного блока отдельно.
• Для сочетания с AR401142 в режиме отвода воздуха при 5 Па, ступени 1 / 2 / 3 / интенсивная: 320 / 485 / 615 / 720 м³/ч.
• Для рециркуляции с AR400143 и модулем AA442810 при 0 Па, ступени 1 / 2 / 3 / интенсивная: 290 / 455 / 565 / 775 м³/ч. Показатели разных режимов и условий измерения сравнивают раздельно.
• Собственная мощность подключения вытяжного модуля — 40 Вт; мощность выбранного моторного блока учитывают отдельно. Кабель питания с вилкой — 1,8 м. Соединение с мотором выполняют кабелем передачи данных.
• Размеры нижней части по чертежу: ширина 1200 мм, глубина 550 мм, высота 102 мм. Полная высота зависит от выбранного декоративного короба.
• В режиме отвода воздуха с AD442012 общая высота по схеме — 720–1000 мм, с AD442022 — 960–1500 мм. Для рециркуляции такие же диапазоны показаны соответственно с AD442112 и AD442122.
• Короткие короба по схеме подходят для потолков 2,35–2,60 м, длинные — 2,60–3,10 м при высоте нижнего края вытяжки 1,60 м от пола. При другой высоте установки подбор пересчитывают.
• Расстояние над газовой панелью — не менее 700 мм, над электрической — не менее 600 мм. Если инструкция варочной панели требует большего зазора, соблюдают большее значение.
• При одновременной работе вытяжки в режиме отвода и камина с дымоходом в цепи питания вентиляционного прибора предусматривают подходящий защитный выключатель.
• Эквивалентная длина воздуховода Lmax для проектирования — 26 м. Это расчёт с учётом сопротивления элементов, а не универсальная допустимая длина любого канала. Рекомендуемый диаметр круглого воздуховода — 150 мм.
• Для предотвращения возврата конденсата инструкция предусматривает уклон воздуховода 1° от прибора. Соединения закрепляют и герметизируют; при отводе через наружную стену используют подходящий стеновой канал.
• Монтажные кронштейны позволяют выровнять вытяжку по горизонтали и скорректировать положение вправо или влево. Корпус дополнительно фиксируют винтами сверху у кронштейнов и в нижней части. Тип крепежа выбирают по конструкции стены.
• При установке AR400143 снимают крышку вытяжки, возвращают четыре винта, вставляют мотор сверху и закрепляют четырьмя винтами. Кабели питания и управления подключают к модулю управления вытяжки.
• При установке наружного по отношению к корпусу мотора соединение с вытяжкой выполняют кабелем передачи данных. Разъёмы X1 и X2 равнозначны; штекеры должны защёлкнуться.
• Выход X16 — беспотенциальный контакт для дополнительного оборудования, замкнутый при включённом вентиляторе. Параметры коммутации — максимум 30 В / 1 А переменного или постоянного тока; подключение выполняет квалифицированный электрик.
• Разъём X17 предназначен для отдельного оконного контактного выключателя AA400510. При таком подключении вентиляция работает только с открытым окном, а освещение может работать и с закрытым. Закрытие окна отключает работающий вентилятор в течение пяти секунд.
• Приборы можно последовательно объединить в сеть: максимум 20 приборов с синхронной работой света и вентиляции, общая длина сетевых кабелей — не более 40 м. При необходимости используют экранированный кабель не ниже CAT-5. Сбой питания или разрыв кабеля одного участника блокирует вентиляцию всей сети; после изменения конфигурации специалист выполняет повторную инициализацию.
